Aujourd'hui on travail la modélisation surface et je vous présente le TP3
Pour le TP3, voir les deux tutoriels suivant : Séparer une pièce multi-body en assemblage et Assistant de perçage
Transformé un objet solide en objet surfacique.
Supprimer une face

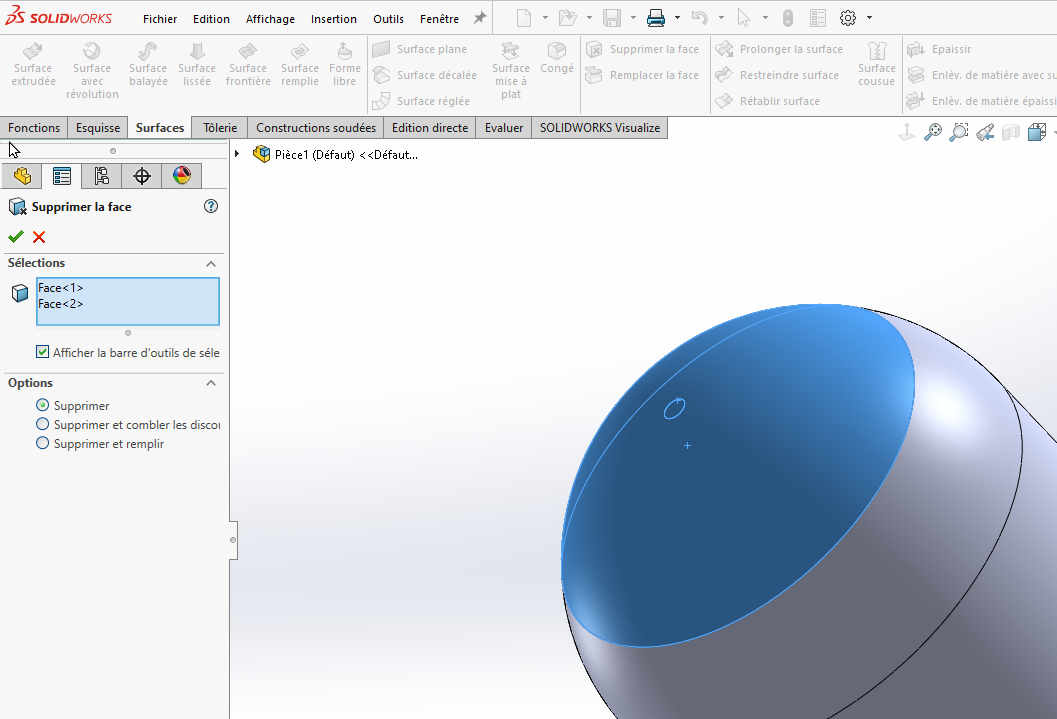

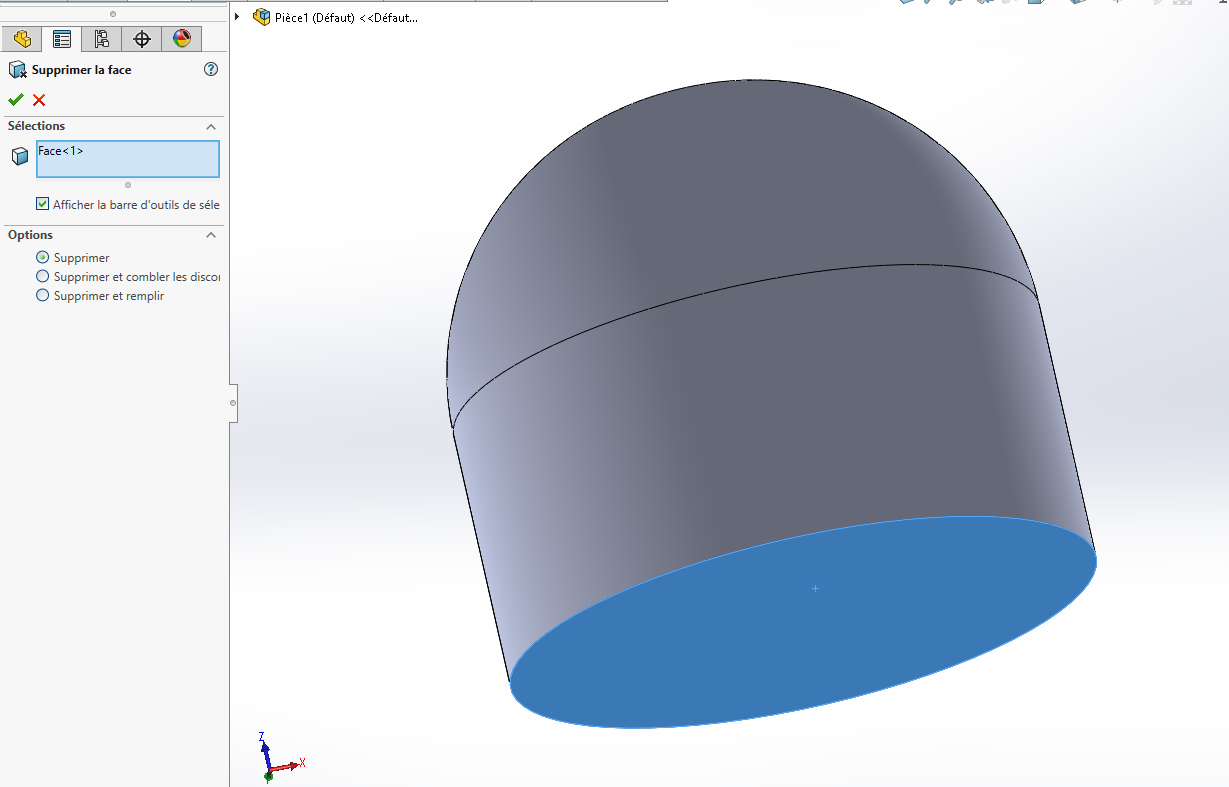

La manière la plus simple est de supprimer une face avec la fonction Supprimer la face (delete face en anglais). Cette fonction supprimera la face sélectionnée et laissera une forme ouverte surfacique. Attention, il y a 3 options différentes dans supprimer la face seul la 1ère permet de créer un corps surfacique. Les 2 autres suppriment des faces mais Solidworks comblera le troue donc la pièce restera en solide.
Avec la fonction Courbe de séparation

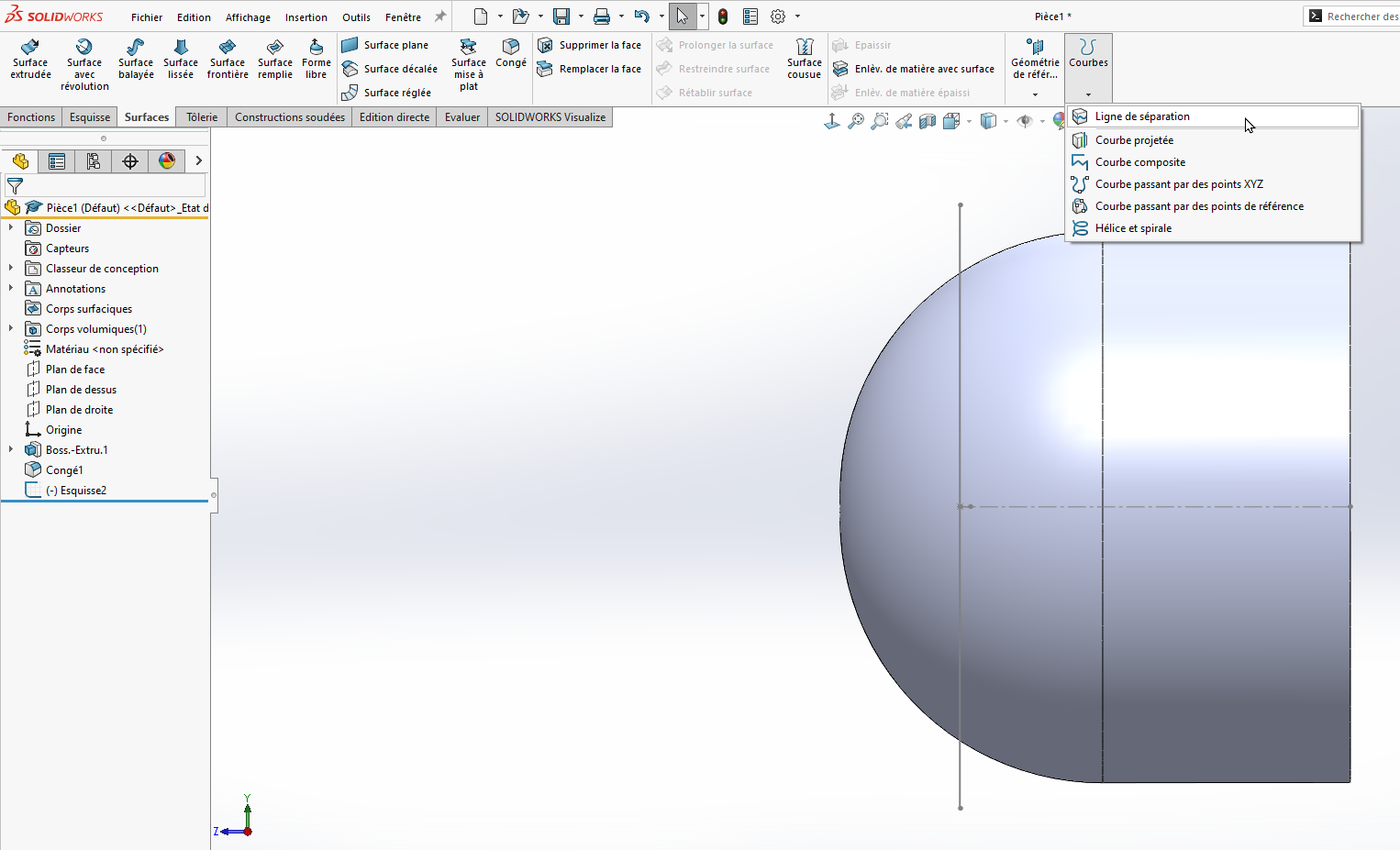

Si vous aimeriez ouvrir un corps à un endroit où il n'y a pas de surface à supprimer, vous pouvez séparer une surface en 2 pour supprimer une zone. Dans l'exemple illustré ici, un veux enlever le bout du de la sphère sans tout supprimer la sphère. À l'aide d'une esquisse on dessine l'endroit où on veut couper une face puis on utilise la fonction Ligne de séparation pour couper la face de la sphère.
Cette fonction permet de séparer une face en deux qu'on peut ensuite supprimer avec la fonction supprimer la face.
Savoir reconnaître une surface ouverte.

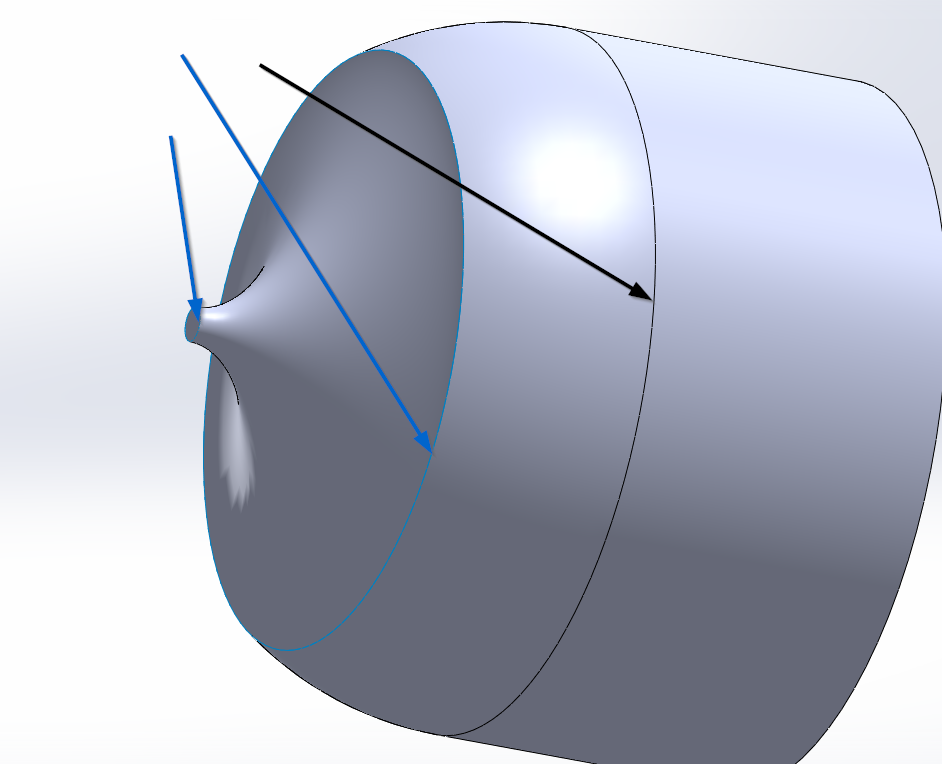

Pour être capable de travailler dans Solidworks en surfacique, il est important de savoir reconnaître une surface ouverte. Dans cette illustration, on voit qu'il y a 2 arrête bleu et une arrête noir. Il faut savoir que les arrêtes bleu représente la fin d'un corps surfacique ouvert. Donc dans cette forme, il y a trois corps surfaciques distincts. Le petit disque à gauche, l'entonnoir au centre et notre forme précédemment coupée. Les arrêtes bleus sont ouvertes et non cousues.
Coudre des surfaces et les convertir en corps solide.
Pour fabriquer une pièce elle doit être en solide, il est donc très important de savoir convertir un corps surfacique en solide. Tout d'abord, il faut coudre les surfaces ensembles de manière à ce qu'il n'y ait plus de troue dans la forme. La fonction Surface cousue permet de coudre les faces ensembles.
ATTENTION. Il y a un gros pièce dans l'utilisation de la fonction coudre. Il est essentiel QU'AUCUNE FACE NE SOIT SÉLECTIONNÉE avant d'ouvrir la fonction. Si vous avez sélectionné des faces avant de lancer la fonction Surface cousue, les faces sélectionnées seront dupliquées et cousue ensemble laissant votre corps initial inchangé. Le nouveau corps dupliqué et cousue ne pourra plus jamais être cousue avec le reste des corps. C'est l'échec assuré.

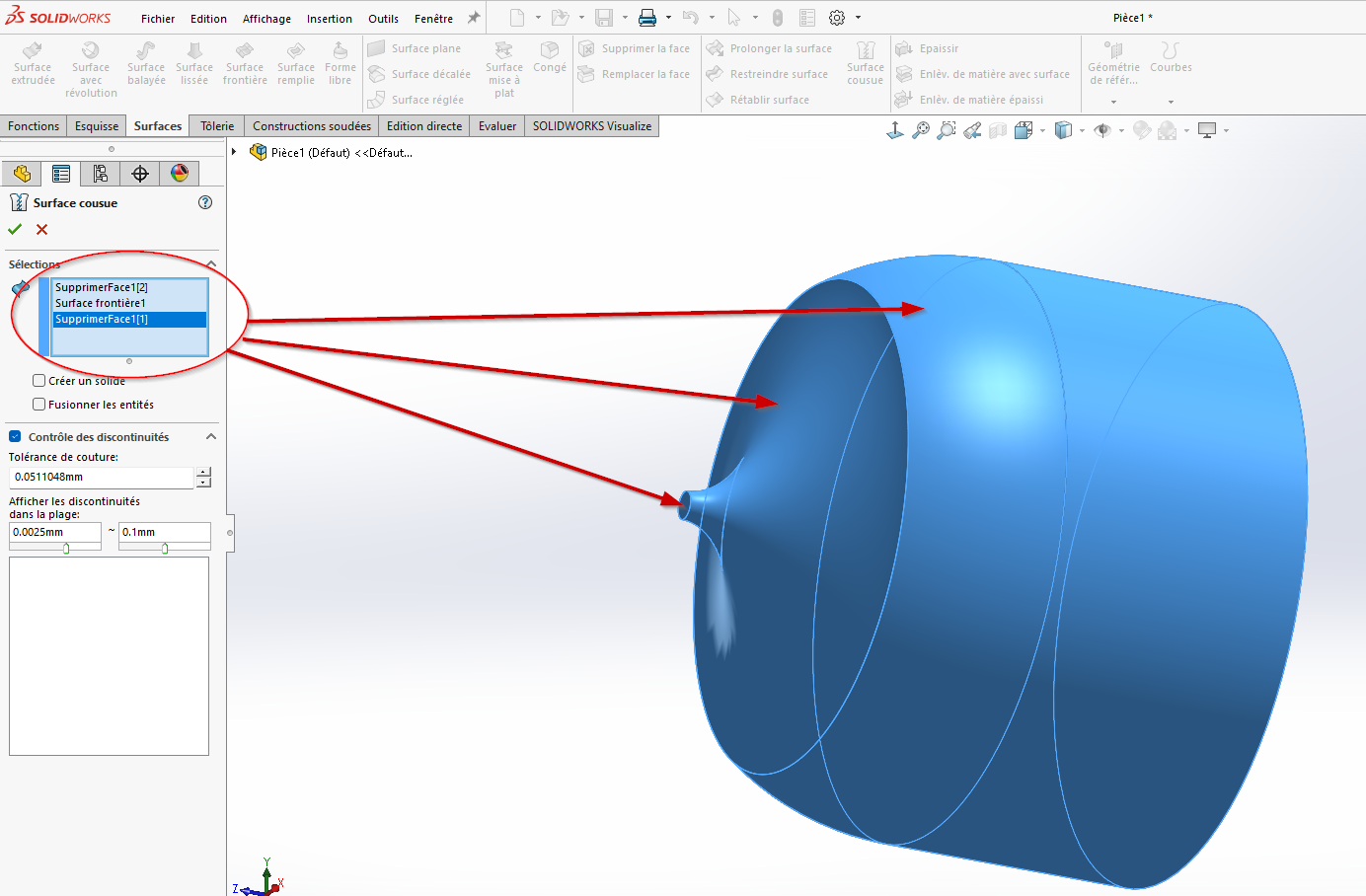

En vous assurant que rien ne soit sélectionné, lancé la fonction Surface cousue, la case bleu de sélection devrait être vide, sélectionnez alors les corps à coudre.
Former un solide
Avant de fermez la fonction Surface cousu regardez si la case Créer un solide est active (le texte n'est plus gris) si c'est le cas, vous n'avez plus de troue dans la forme elle peut donc être convertie en solide. Si la case est resté grise, c'est que vous avec encore une ouverture quelque part.

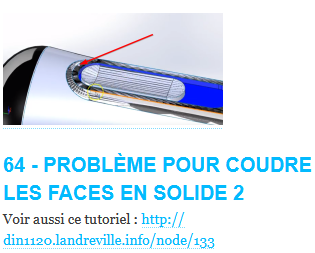

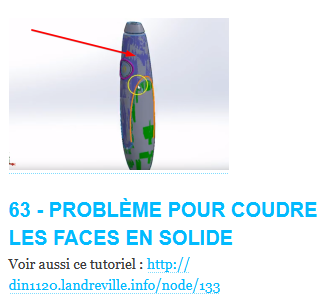

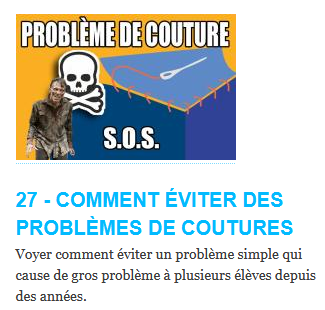

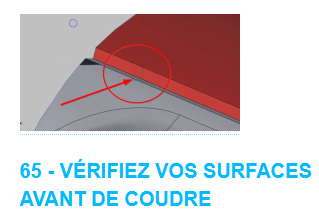

Tutoriel sur les problèmes de couture
Cette semaine durant le cours pratique tentez de refaire la forme du beigne en surface et refaire le bouton surélevé. Ces deux exercice vous permettrons d'apprendre à transformer des objet solide en surface, à créer des surface avec la fonction surface frontière et à recréer des solides avec les transformations effectuées.
